Descripción

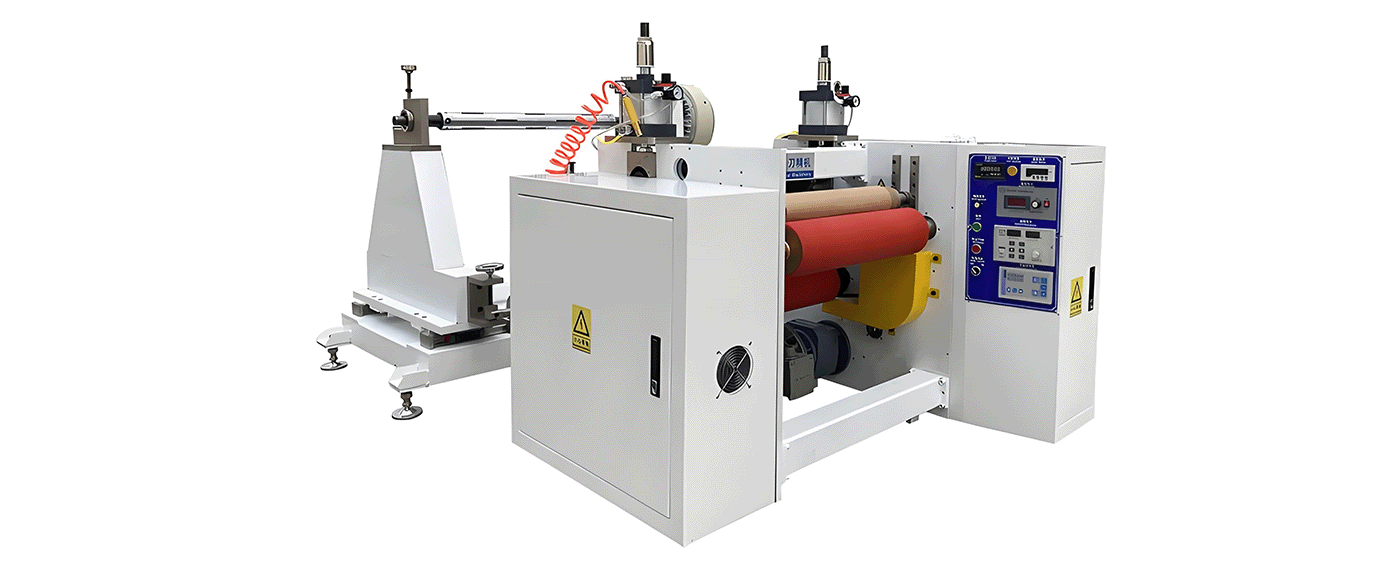

Como equipo profesional para la producción de papel alveolar, esta máquina integra el desenrollado, el enrollado, el corte y el rebobinado en un proceso continuo, eliminando la necesidad de pasos separados y mejorando notablemente la eficiencia de producción. Su principio de funcionamiento se basa en desenrollar primero el papel base (de 70 g a 100 g, como papel kraft o papel amortiguador) mediante la unidad de desenrollado. El controlador ultrasónico de guía automática de banda de esta unidad ajusta la posición del papel en tiempo real para evitar desviaciones, garantizando que el papel base entre sin problemas en la unidad de formación.

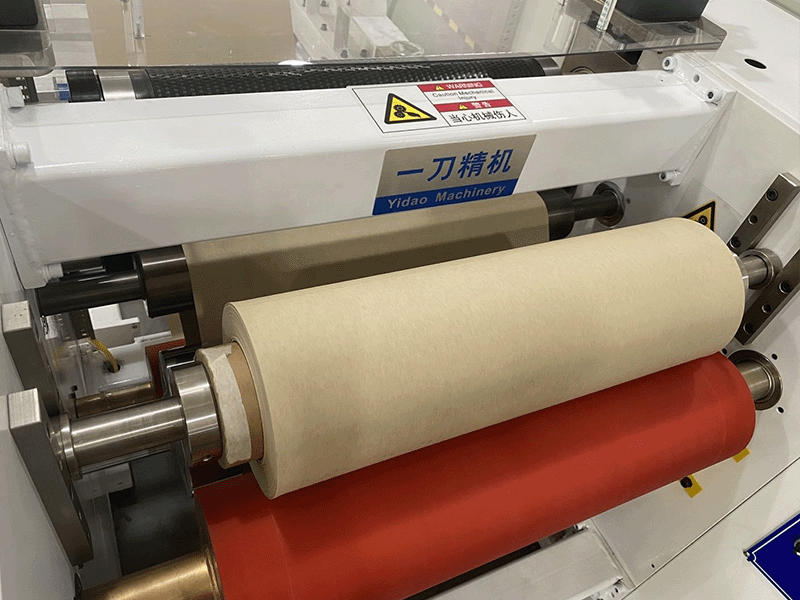

En la unidad de laminado, varios conjuntos de troqueladoras y rodillos con presión ajustable trabajan conjuntamente para prensar el papel base plano y darle una estructura de panal. El cilindro neumático controla el movimiento ascendente y descendente de las troqueladoras, y la presión se puede ajustar de forma flexible según el gramaje del papel (70 g-100 g), lo que garantiza que la estructura de panal resultante sea uniforme y resistente. Durante todo el proceso, el freno y el embrague magnéticos controlan la tensión del papel, evitando que se estire, se deforme o se arrugue.
Tras el formado, la máquina puede rebobinar el papel alveolar o cortarlo en hojas (el corte de rollo a hoja es opcional). El contador automático detiene la máquina al alcanzar la longitud preestablecida, garantizando así la uniformidad del tamaño de los productos terminados. El motor principal incorpora un variador de frecuencia para la regulación de velocidad, adaptándose a distintos ritmos de producción y satisfaciendo diversas necesidades de producción.
Características
- Flujo de trabajo integrado: Combina el desenrollado, el corte, el conformado y el rebobinado en un solo proceso, simplificando los pasos de producción y mejorando la eficiencia.

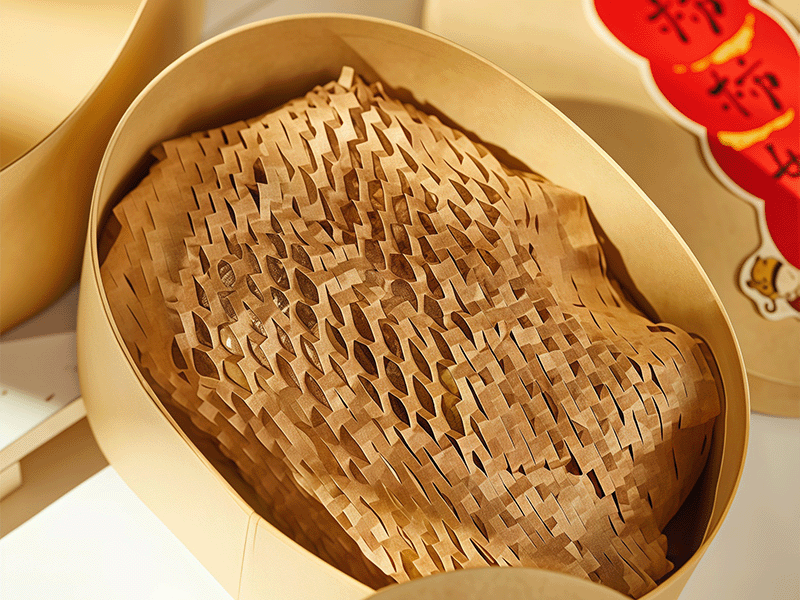

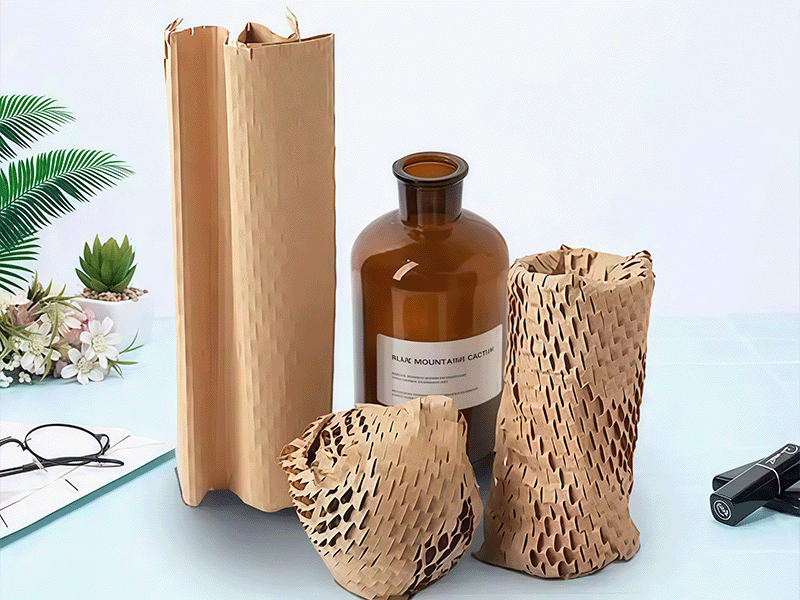

- Compatibilidad versátil con papeles base: Adecuado para troquelar papel de nido de abeja, papel de regalo, papel kraft amortiguador y papel de red de pesca con gramajes de 70 g a 100 g.

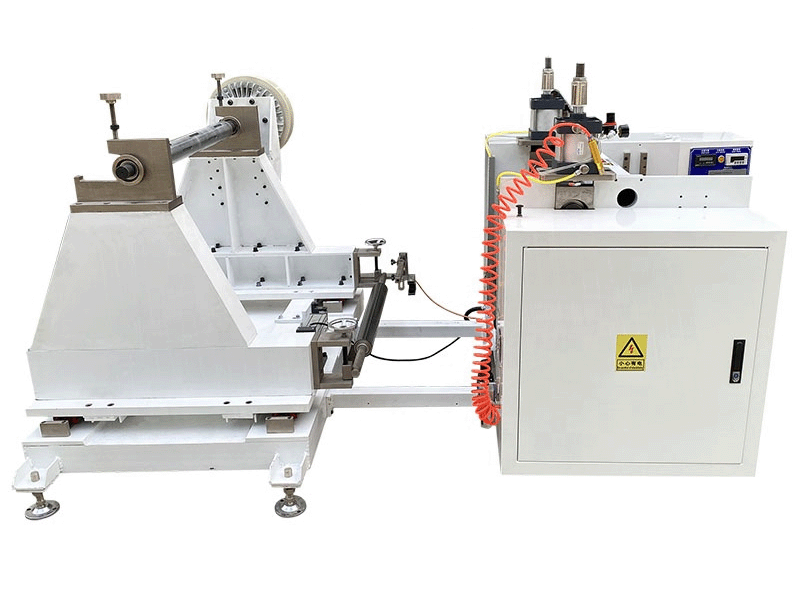

- Desenrollado automático con corrección de desviación: Equipada con un eje de desenrollado inflado con aire (puede soportar rollos de papel base de hasta 1200 mm de diámetro y 1 tonelada de peso) y un controlador de guía de banda automático ultrasónico: ajuste preciso en tiempo real de la posición de alimentación (carrera izquierda-derecha de hasta 100 mm) para evitar la deriva del papel.

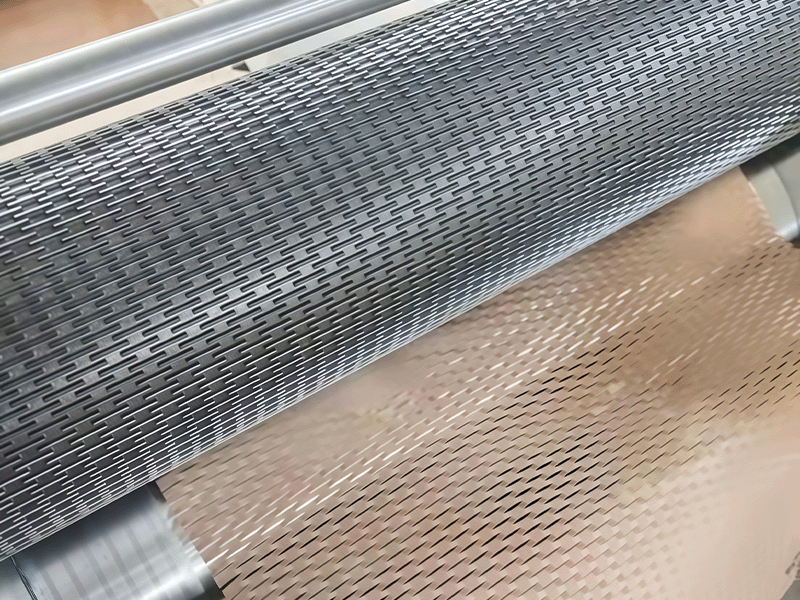

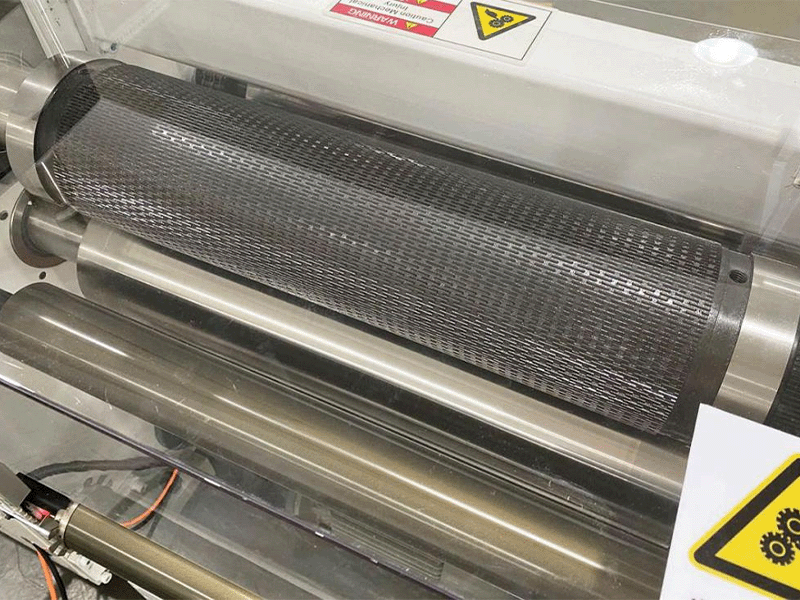

- Conformado preciso con rodillos: Unidad central con troqueles y rodillos de presión ajustable; un cilindro neumático controla el movimiento del troquel, garantizando una estructura de panal uniforme para diferentes gramajes de papel.
- Control de tensión estable: Utiliza un freno y embrague de polvo magnético para ajustar la tensión durante el transporte, el formado y el bobinado, evitando así que el papel se estire, se deforme o se arrugue.
- Control flexible de velocidad y longitud: Motor principal con inversor para la regulación de velocidad; dispositivo automático de conteo de longitud que se detiene automáticamente en la longitud establecida, lo que garantiza un tamaño uniforme del producto final.

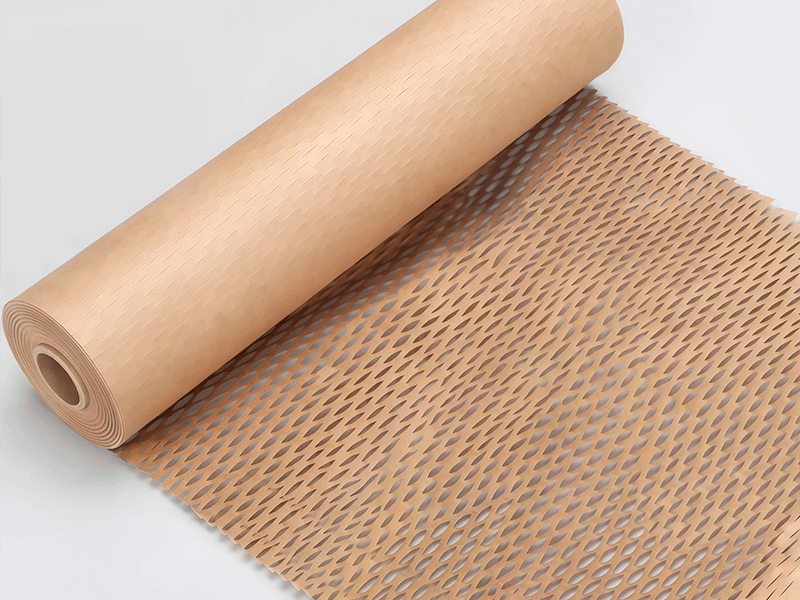

- Corte opcional de rollo a hoja: Admite tanto el rebobinado de rollos como el corte de hojas, adaptándose a diversos escenarios de aplicación (por ejemplo, rollos para embalaje a gran escala, hojas para productos de lotes pequeños).
Parámetros técnicos
| Ancho de trabajo web | 600 mm |
| Ancho efectivo del molde | 500 mm |
| Diámetro de desenrollado | 0-1200 mm |
| Peso del soporte de desenrollado | 1 tonelada (puede fabricarse más grande) |
| Eje de desenrollado | eje de aire inflable de 3 pulgadas |
| Eje de rebobinado | 1 pulgada/1,5 pulgadas/2 pulgadas/3 pulgadas |
| Tamaño de la máquina | 2620*1640*1160(LWH) |
| Peso de la máquina | 1000 kg |
| Fuente de alimentación | 380 V, trifásico, 5 cables |
| Presión atmosférica | 6-8 kg/cm² |
